Крепежная арматура

Виды крепежной арматуры

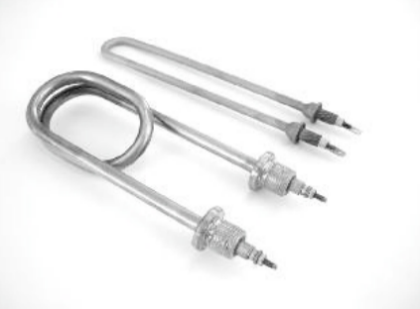

ТЭН со штуцером

тэн со штуцером

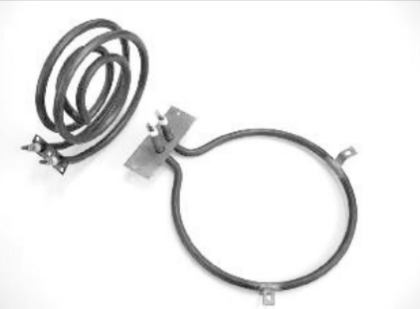

ТЭН с планкой

тэн с планкой

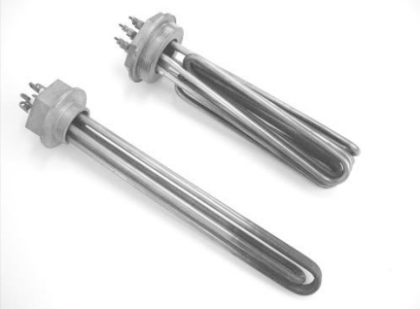

Блоки ТЭН с резьбовым соединением

тэн с резьбовым соединением

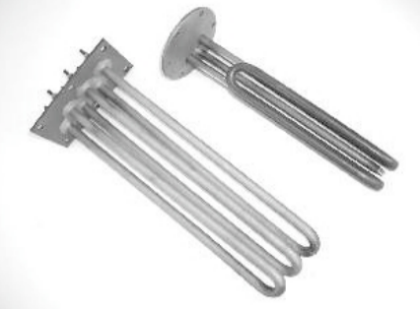

Блоки ТЭН с фланцем

тэн с фланцем

Типовой крепеж арматуры. Штуцер «НТ»

Заводской номер* D Материал lb lp
Резьба трубная G1/2"
НТ-40.1 10 Ст.10 30 25 20,5 15,5
НТ-41.1 10 Ст. нерж. 30 25 20,5 15,5
НТ-42.1 10 Латунь 30 25 20,5 15,5
НТ-43.1 13 Ст.10 30 25 20,5 15,5
НТ-44.1 13 Ст.нерж. 30 25 20,5 15,5
НТ-45.1 13 Латунь 30 25 20,5 15,5
Резьба М12x1,5
НТ-46.0 8 Ст.10 20 20 17 13
НТ-47.0 8 Ст.нерж. 20 20 17 13
НТ-48.0 8 Латунь 20 20 17 13
Резьба М14x1
НТ-49.0 8 Ст.10 20 20 17 14
НТ-50.0 8 Ст.нерж. 20 20 17 14
НТ-51.0 8 Латунь 20 20 17 14
НТ-52.0 10 Ст.10 20 20 17 14
НТ-53.0 10 Ст.нерж. 20 20 17 14
НТ-54.0 10 Латунь 20 20 17 14
Резьба М14x1,5
НТ-67.0 10 Латунь 20 20 17 14
Резьба М16x1,5
НТ-55.0 10 Ст.10 25 25 20,5 16,5
НТ-56.0 10 Ст.нерж. 25 25 20,5 16,5
НТ-57.0 10 Латунь 25 25 20,5 16,5
Резьба М18x1,5
НТ-58.1 10 Ст.10 30 25 20,5 16,5
НТ-59.1 10 Ст.нерж. 30 25 20,5 16,5
НТ-60.1 10 Латунь 30 25 20,5 16,5
НТ-61.1 13 Ст.10 30 25 20,5 16,5
НТ-62.1 13 Ст.нерж. 30 25 20,5 16,5
НТ-63.1 13 Латунь 30 25 20,5 16,5
Резьба М24x2
НТ-64.0 13 Ст.10 35 45 40 35
НТ-65.0 13 Ст.нерж. 35 45 40 35
НТ-66.0 13 Латунь 35 45 40 35

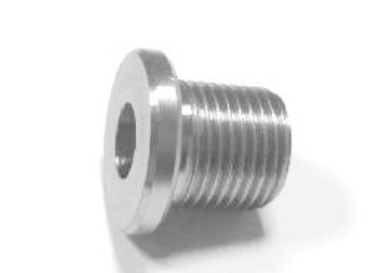

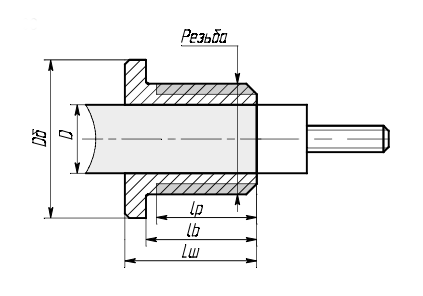

штуцер нт штуцер нт
* Последняя цифра в заводском номере обозначает способ крепления штуцера: 0 - пайка, 1 - опрессовка. Например, НТ-46.0 - означает пайку.

Типовая крепежная арматура. Штуцер «БНТ»

штуцер бнт

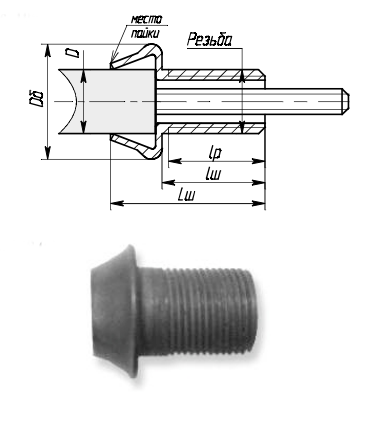

Рис. 1

штуцер бнт

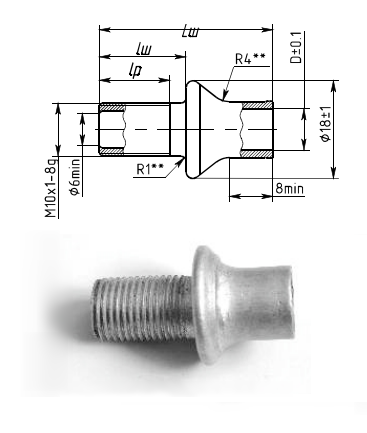

Рис. 2

Обозначение ⌀ ТЭНа, мм D, мм
БНТ-07-01 7,4 7,6
БНТ-07-02 8 8,4
БНТ-07-03 10 10,4

Заводской номер Резьба D Материал Рисунок lp Способ крепления
БНТ-16.00.002 М14х1,0 10 Медь 1 21 24 16 14 пайка
БНТ-07-03 М10х1,0 см. табл. Алюминий 2 18 32 16 13 опрессовка
